DÂY CÁP ĐIỆN BỌC NHỰA PVC
Tổng quan
Sản phẩm này được lắp trong ống (chịu lực, chống rò rỉ…) tại các vị trí:
Lắp cố định trên tường, trên trần, trên sàn.
Lắp âm trong tường, trong trần, trong sàn.
Hoặc chôn trong đất.
Tiêu chuẩn áp dụng
•TCVN 6610-5 / IEC 60227-5
•TCVN 6612 / IEC 60228
•JIS C 3307; JIS C 3102
•AS/NZS 5000.1; AS/NZS 1125
Nhận biết dây
Cấu trúc cáp
Đặc tính kỹ thuật của dây VC
Ruột dẫn – Conductor | Chiều dày cách điện danh nghĩa Nominal thickness of insulation | Đường kính tổng gần đúng(*) Approx. overall diameter | Khối lượng dây gần đúng(*) Approx. mass | Điện áp danh nghĩa Rated voltage | Tiêu chuẩn áp dụng Applied standard | ||
Tiết diện danh nghĩa Nominal area | Số sợi/Đường kính sợi danh nghĩa Number/Nominal Dia.of wire | Điện trở DC tối đa ở 20 0C Max. DC resistance at 20 0C | |||||
mm2 | N0/mm | Ω/km | mm | mm | kg/km | ||
0,5 | 1/0,80 | 36,0 | 0,6 | 2,0 | 8 | 300/500 V | TCVN 6610-3 /IEC 60227-3 |
0,75 | 1/0,97 | 24,5 | 0,6 | 2,2 | 11 | ||
1 | 1/1,13 | 18,1 | 0,6 | 2,3 | 14 | ||
1,5 | 1/1,38 | 12,1 | 0,7 | 2,8 | 20 | 450/750 V | |
2,5 | 1/1,77 | 7,41 | 0,8 | 3,4 | 31 | ||
4 | 1/2,24 | 4,61 | 0,8 | 3,8 | 46 | ||
6 | 1/2,74 | 3,08 | 0,8 | 4,3 | 66 | ||
10 | 1/3,56 | 1,83 | 1,0 | 5,6 | 110 | ||
2 | 1/1,60 | 8,92 | 0,8 | 3,2 | 27 | 600 V | JIS C 3307 |
3 | 1/2,00 | 5,65 | 0,8 | 3,6 | 38 | ||
8 | 1/3,20 | 2,21 | 1,2 | 5,6 | 96 | ||
Bảng giá dây VC
Đặc tính kỹ thuật của dây VCm
Ruột dẫn – Conductor | Chiều dày cách điện danh nghĩa Nominal thickness of insulation | Đường kính tổng gần đúng(*) Approx. overall diameter | Khối lượng dây gần đúng(*) Approx. mass | Điện áp danh nghĩa Rated voltage | Tiêu chuẩn áp dụng Applied standard | ||
Tiết diện danh nghĩa Nominal area | Số sợi/Đường kính sợi danh nghĩa Number/Nominal Dia.of wire | Điện trở DC tối đa ở 20 0C Max. DC resistance at 20 0C | |||||
mm2 | N0/mm | Ω/km | mm | mm | kg/km | ||
0,5 | 16/0,20 | 39,0 | 0,6 | 2,1 | 9 | 300/500 V | TCVN 6610-3 /IEC 60227-3 |
0,75 | 24/0,20 | 26,0 | 0,6 | 2,3 | 12 | ||
1 | 32/0,20 | 19,5 | 0,6 | 2,5 | 15 | ||
1,5 | 30/0,25 | 13,3 | 0,7 | 3,0 | 21 | 450/750 V | |
2,5 | 50/0,25 | 7,98 | 0,8 | 3,6 | 33 | ||
4 | 56/0,30 | 4,95 | 0,8 | 4,2 | 49 | ||
6 | 84/0,30 | 3,30 | 0,8 | 5,2 | 71 | ||
10 | 77/0,40 | 1,91 | 1,0 | 6,6 | 114 | 0,6/1 kV | AS/NZS 5000.1 |
16 | 126/0,40 | 1,21 | 1,0 | 7,9 | 176 | ||
25 | 196/0,40 | 0,780 | 1,2 | 9,7 | 271 | ||
35 | 273/0,40 | 0,554 | 1,2 | 11,1 | 365 | ||
50 | 380/0,40 | 0,386 | 1,4 | 13,1 | 508 | ||
70 | 361/0,50 | 0,272 | 1,4 | 15,4 | 733 | ||
95 | 475/0,50 | 0,206 | 1,6 | 17,6 | 963 | ||
120 | 608/0,50 | 0,161 | 1,6 | 19,5 | 1212 | ||
150 | 740/0,50 | 0,129 | 1,8 | 21,7 | 1488 | ||
185 | 925/0,50 | 0,106 | 2,0 | 24,2 | 1857 | ||
240 | 1184/0,50 | 0,0801 | 2,2 | 27,3 | 2369 |
Bảng giá dây VCm

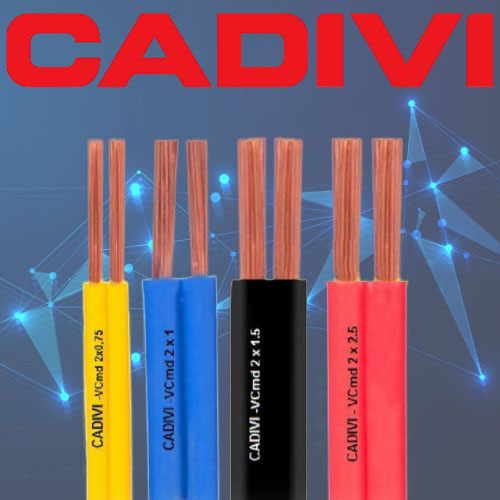

Đặc tính kỹ thuật của dây VCmd – 0,6/1 kV theo AS/NZS 5000.1
Ruột dẫn – Conductor | Chiều dày cách điện danh nghĩa Nominal thickness of insulation | Kích thước dây gần đúng(*) Approx. wire dimension | Khối lượng dây gần đúng(*) Approx. mass | ||
Tiết diện danh nghĩa Nominal area | Số sợi/Đường kính sợi danh nghĩa Number/Nominal Dia.of wire | Điện trở DC tối đa ở 20 0C Max. DC resistance at 20 0C | |||
mm2 | N0/mm | Ω/km | mm | mm | kg/km |
2 x 0,5 | 16/0,20 | 39,0 | 0,8 | 2,5 x 5,2 | 22 |
2 x 0,75 | 24/0,20 | 26,0 | 0,8 | 2,7 x 5,7 | 28 |
2 x 1 | 32/0,20 | 19,5 | 0,8 | 2,9 x 6,1 | 34 |
2 x 1,5 | 30/0,25 | 13,3 | 0,8 | 3,2 x 6,7 | 44 |
2 x 2,5 | 50/0,25 | 7,98 | 0,8 | 3,6 x 7,6 | 66 |
Bảng giá dây VCmd
Đặc tính kỹ thuật của dây VCmo – 300/500 V theo TCVN 6610-5/IEC 60227-5
Ruột dẫn – Conductor | Chiều dày cách điện danh nghĩa Nominal thickness of insulation | Chiều dày vỏ danh nghĩa Nominal thickness of sheath | Kích thước dây gần đúng(*) Approx. wire dimension | Khối lượng dây gần đúng(*) Approx. mass | ||
Tiết diện danh nghĩa Nominal area | Số sợi/Đường kính sợi danh nghĩa Number/Nominal Dia.of wire | Điện trở DC tối đa ở 20 0C Max. DC resistance at 20 0C | ||||
mm2 | N0/mm | Ω/km | mm | mm | mm | kg/km |
2 x 0,75 | 24/0,20 | 26,0 | 0,6 | 0,8 | 3,9 x 6,3 | 42 |
2 x 1 | 32/0,20 | 19,5 | 0,6 | 0,8 | 4,1 x 6,6 | 49 |
2 x 1,5 | 30/0,25 | 13,3 | 0,7 | 0,8 | 4,6 x 7,6 | 66 |
2 x 2,5 | 50/0,25 | 7,98 | 0,8 | 1,0 | 5,6 x 9,3 | 102 |
2 x 4 | 56/0,30 | 4,95 | 0,8 | 1,1 | 6,4 x 10,6 | 143 |
2 x 6 | 84/0,30 | 3,30 | 0,8 | 1,2 | 7,2 x 11,9 | 195 |
Bảng giá dây VCmo
Đặc tính kỹ thuật của dây VCmt – 300/500 V theo TCVN 6610-5/IEC 60227-5
Ruột dẫn – Conductor | Chiều dày cách điện danh nghĩa Nominal thickness of insulation | Chiều dày vỏ danh nghĩa Nominal thickness of sheath | Đường kính tổng gần đúng(*) Approx. overall diameter | Khối lượng dây gần đúng(*) Approx. mass | ||||||||
Tiết diện danh nghĩa Nominal area | Số sợi/Đường kính sợi danh nghĩa Number/Nominal Dia.of wire | Điện trở DC tối đa ở 20 0C Max. DC resistance at 20 0C | ||||||||||
2 lõi core | 3 lõi core | 4 lõi core | 2 lõi core | 3 lõi core | 4 lõi core | 2 lõi core | 3 lõi core | 4 lõi core | ||||
mm2 | N0/mm | Ω/km | mm | mm | mm | mm | mm | mm | mm | kg/km | kg/km | kg/km |
0,75 | 24/0,20 | 26,0 | 0,6 | 0,8 | 0,8 | 0,8 | 6,3 | 6,6 | 7,2 | 56 | 67 | 81 |
1 | 32/0,20 | 19,5 | 0,6 | 0,8 | 0,8 | 0,9 | 6,6 | 7,0 | 7,9 | 65 | 78 | 98 |
1,5 | 30/0,25 | 13,3 | 0,7 | 0,8 | 0,9 | 1,0 | 7,6 | 8,2 | 9,2 | 87 | 109 | 138 |
2,5 | 50/0,25 | 7,98 | 0,8 | 1,0 | 1,1 | 1,1 | 9,3 | 10,1 | 11,0 | 135 | 168 | 207 |
4 | 56/0,30 | 4,95 | 0,8 | 1,1 | 1,1 | 1,2 | 10,6 | 11,3 | 12,5 | 186 | 229 | 290 |
6 | 84/0,30 | 3,30 | 0,8 | 1,2 | 1,4 | 1,4 | 12,8 | 14 | 15,4 | 267 | 341 | 421 |
Bảng giá dây VCmt
Đặc tính kỹ thuật của cáp CV – 0,6/1 kV theo AS/NZS 5000.1
Ruột dẫn – Conductor | Chiều dày cách điện danh nghĩa Nominal thickness of insulation | Đường kính tổng gần đúng(*) Approx. overall diameter | Khối lượng dây gần đúng(*) Approx. mass | |||
Tiết diện danh nghĩa Nominal area | Số sợi/Đường kính sợi danh nghĩa Number/Nominal Dia.of wire | Đường kính ruột dẫn gần đúng (*) Approx. conductor diameter | Điện trở DC tối đa ở 20 0C Max. DC resistance at 20 0C | |||
mm2 | N0/mm | mm | Ω/km | mm | mm | kg/km |
1,0 (E) | 7/0,425 | 1,28 | 18,1 (**) | 0,6 | 2,5 | 14 |
1,5 (E) | 7/0,52 | 1,56 | 12,1 (**) | 0,6 | 2,8 | 20 |
2,5 (E) | 7/0,67 | 2,01 | 7,41 | 0,7 | 3,4 | 32 |
1,0 | 7/0,425 | 1,28 | 18,1 (**) | 0,8 | 2,9 | 17 |
1,5 | 7/0,52 | 1,56 | 12,1 (**) | 0,8 | 3,2 | 23 |
2,5 | 7/0,67 | 2,01 | 7,41 | 0,8 | 3,6 | 33 |
4 & 4 (E) | 7/0,85 | 2,55 | 4,61 | 1,0 | 4,6 | 53 |
6 & 6 (E) | 7/1,04 | 3,12 | 3,08 | 1,0 | 5,1 | 74 |
Bảng giá dây CV
- Ghi chú: Đơn giá trên đã bao gồm thuế VAT và không bao gồm vận chuyển.
