TỔNG QUAN
Dây đồng trần xoắn – C sử dụng cho đường dây tải điện trên không, dây chống sét, tiếp đất…
TIÊU CHUẨN ÁP DỤNG
TCVN 5064 – 1994; TCVN 5064 : 1994/SĐ 1 : 1995
CẤU TRÚC
ĐẶC TÍNH KỸ THUẬT VÀ BẢNG GIÁ
ĐẶC TÍNH KỸ THUẬT CỦA DÂY.
- Theo TCVN 5064 / According to TCVN 5064
Tiết diện danh định | Số sợi/đường kính sợi danh nghĩa | Đường kính ruột dẫn gần đúng (*) | Điện trở DC tối đa ở 20°C | Khối lượng dây gần đúng (*) | Lực kéo đứt nhỏ nhất |
Nominal area | Number/Nominal Dia.of wire | Approx. conductor diameter | Max. DC resistance at 20°C | Approx. mass | Minimum breaking load |
mm2 | N0 /mm | mm | Ω/km | kg/km | N |
10 | 7/1,35 | 4,05 | 1,8197 | 90 | 3758 |
16 | 7/1,70 | 5,10 | 1,1573 | 143 | 6031 |
25 | 7/2,13 | 6,39 | 0,7336 | 224 | 9463 |
35 | 7/2,51 | 7,53 | 0,5238 | 311 | 13141 |
50 | 7/3,00 | 9,00 | 0,3688 | 444 | 17455 |
70 | 19/2,13 | 10,65 | 0,2723 | 611 | 27115 |
95 | 19/2,51 | 12,55 | 0,1944 | 849 | 37637 |
120 | 19/2,80 | 14,00 | 0,1560 | 1056 | 46845 |
150 | 19/3,15 | 15,75 | 0,1238 | 1337 | 55151 |
185 | 37/2,51 | 17,57 | 0,1001 | 1657 | 73303 |
240 | 37/2,84 | 19,88 | 0,0789 | 2121 | 93837 |
300 | 37/3,15 | 22,05 | 0,0637 | 2610 | 107422 |
400 | 37/3,66 | 25,62 | 0,0471 | 3523 | 144988 |
- Theo BS 7884 / According to BS 7884
Tiết diện danh định | Số sợi/đường kính sợi danh nghĩa | Đường kính ruột dẫn gần đúng (*) | Điện trở DC tối đa ở 20°C | Khối lượng dây gần đúng (*) | Lực kéo đứt nhỏ nhất |
Nominal area | Number/Nominal Dia.of wire | Approx. conductor diameter | Max. DC resistance at 20°C | Approx. mass | Minimum breaking load |
mm2 | N0 /mm | mm | Ω/km | kg/km | N |
10 | 7/1,35 | 4,05 | 1,8290 | 90 | 3752 |
14 | 7/1,60 | 4,80 | 1,3030 | 126 | 5267 |
16 | 7/1,70 | 5,10 | 1,1540 | 142 | 5946 |
25 | 7/2,10 | 6,30 | 0,7563 | 217 | 9073 |
35 | 7/2,50 | 7,50 | 0,5337 | 308 | 12860 |
50 | 7/3,00 | 9,00 | 0,3706 | 443 | 18520 |
70 | 19/2,10 | 10,50 | 0,2806 | 593 | 24090 |
95 | 19/2,50 | 12,50 | 0,1980 | 841 | 34140 |
120 | 19/2,80 | 14,00 | 0,1578 | 1055 | 42830 |
150 | 19/3,20 | 16,00 | 0,1208 | 1377 | 55940 |
185 | 37/2,50 | 17,50 | 0,1024 | 1647 | 66490 |
BẢNG GIÁ DÂY ĐỒNG TRẦN C

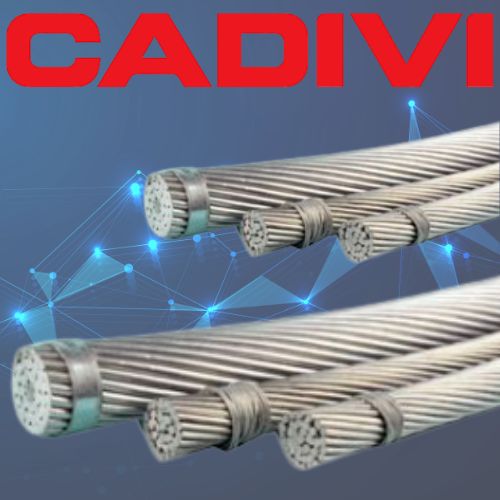

DÂY NHÔM TRẦN XOẮN – A
TỔNG QUAN
TIÊU CHUẨN ÁP DỤNG
TCVN 5064 – 1994; TCVN 5064 : 1994/SĐ 1 : 1995
CẤU TRÚC
ĐẶC TÍNH KỸ THUẬT
ĐẶC TÍNH KỸ THUẬT CỦA DÂY.
Tiết diện danh định | Số sợi/đường kính sợi danh nghĩa | Đường kính ruột dẫn gần đúng (*) | Điện trở DC tối đa ở 20°C | Khối lượng dây gần đúng (*) | Lực kéo đứt nhỏ nhất |
Nominal area | Number/Nominal Dia.of wire | Approx. conductor diameter | Max. DC resistance at 20°C | Approx. mass | Minimum breaking load |
mm2 | N0 /mm | mm | Ω/km | kg/km | N |
16 | 7/1,70 | 5,1 | 1,8007 | 43 | 3021 |
25 | 7/2,13 | 6,4 | 1,1489 | 68 | 4500 |
35 | 7/2,51 | 7,5 | 0,8347 | 94 | 5913 |
50 | 7/3,00 | 9,0 | 0,5748 | 135 | 8198 |
70 | 7/3,55 | 10,7 | 0,4131 | 188 | 11288 |
95 | 7/4,10 | 12,3 | 0,3114 | 251 | 14784 |
120 | 19/2,80 | 14,0 | 0,2459 | 320 | 19890 |
150 | 19/3,15 | 15,8 | 0,1944 | 405 | 24420 |
185 | 19/3,50 | 17,5 | 0,1574 | 501 | 29832 |
240 | 19/4,00 | 20,0 | 0,1205 | 653 | 38192 |
300 | 37/3,15 | 22,1 | 0,1000 | 791 | 47569 |
400 | 37/3,66 | 25,6 | 0,0740 | 1068 | 63420 |
BẢNG GIÁ DÂY NHÔM TRẦN A
- Ghi chú: Đơn giá trên đã bao gồm thuế VAT và không bao gồm vận chuyển.
